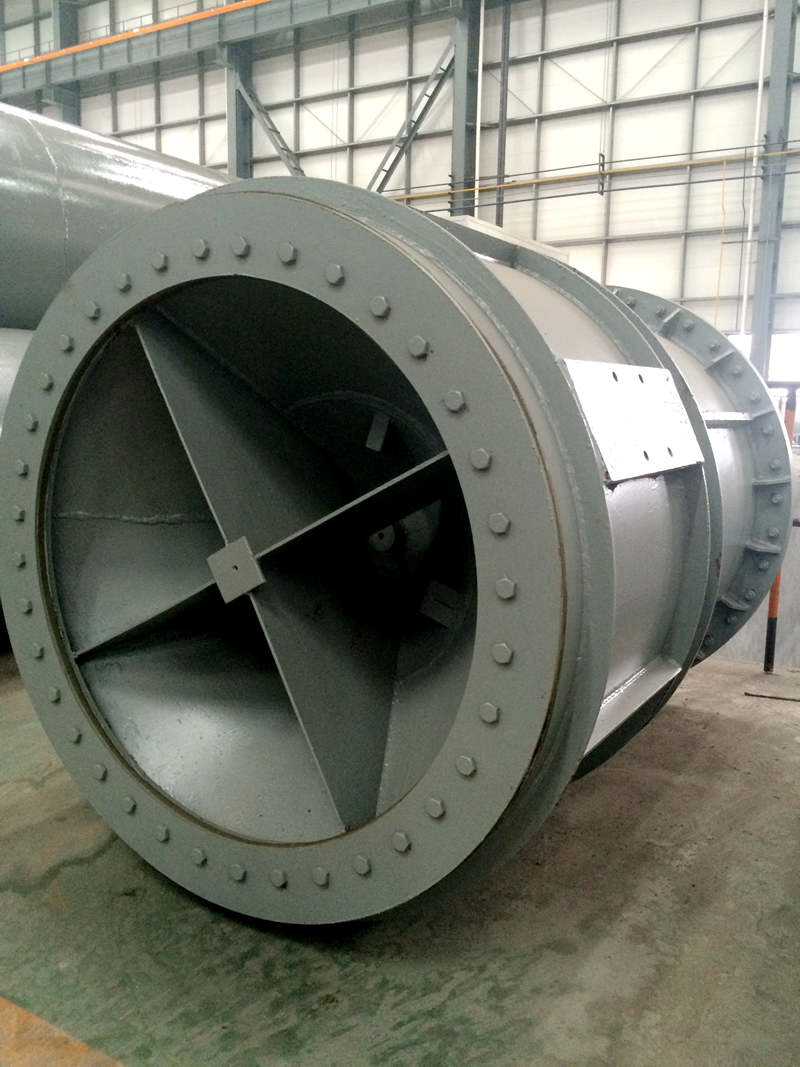

實用專利產品：《錐形消能閥》錐形消能閥包括閥體、與閥體連接的套筒、驅動裝置、拉桿和錐體；其中，閥體為圓筒形，錐體通過平行于水流方向的肋片固定在圓筒形的閥體內，錐體的錐頂朝向閥體的進水端，錐體的底部延伸出閥體的出水端，流體通過錐體的錐面流向閥體的出水端；套筒套接在錐體的底部，拉桿的一端與驅動裝置相連，另一端與套筒相連，驅動裝置通過拉桿驅動套筒相對于錐體移動，使套筒與閥體之間形成間隙，通過套筒與閥體之間的間隙進行泄流，并通過套筒與閥體之間形成的間距調節流體的流量。本實用新型的錐形消能閥具有結構緊湊、占地小、操作簡單靈活、維修要求低、運行管理方便可靠、綜合成本低的優點。它廣泛運用于水利、水電、水庫等工程上。
錐形消能閥技術特性參數表
|
錐形閥規格（米） |
設計水頭(米) |
最大 水量(米3/秒) |
最大 開度(毫米) |
檢修時最大開度(毫米) |
啟閉力 (噸) |
啟閉 方式 |
電動機功率(千瓦) |
人力 驅動 |
|
ZXF450 |
40 |
3.56 |
250 |
400 |
手動 |
|||
|
ZXF600 |
60 |
7.84 |
360 |
460 |
手動 |
|||
|
ZXF800 |
60 |
13.5 |
400 |
480 |
0.87 |
手動 |
3.87 |
|
|
ZXF1000 |
60 |
21 |
400 |
700 |
6 |
手電兩用 |
3 |
10.1 |
|
ZXF1200 |
60 |
30.3 |
580 |
810 |
7.3 |
手電 兩用 |
3 |
12.2 |
|
ZXF1400 |
60 |
41.2 |
700 |
830 |
8.4 |
手電 兩用 |
4 |
14.1 |
|
ZXF1600 |
60 |
53.8 |
740 |
930 |
9.5 |
手電 兩用 |
4 |
15.9 |
|
ZXF1800 |
60 |
60 |
900 |
1050 |
15 |
手電 兩用 |
5.5 |
15 |
|
ZXF2000 |
60 |
84 |
1000 |
1150 |
11.8 |
手電 兩用 |
4 |
20.8 |
|
ZXF2200 |
70 |
110 |
1100 |
1300 |
20 |
手電 兩用 |
4 |
28.1 |
